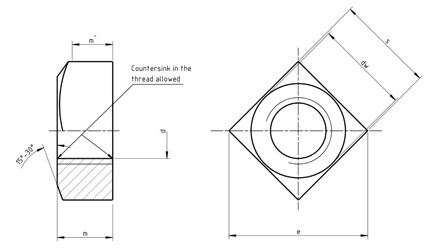

mw is the minimum wrenching height; for this zone, the minimum vale of e shall be maintained.
| Thread size (d) | M5 | M6 | M8 | M10 | M12 | M16 | |||
|---|---|---|---|---|---|---|---|---|---|
| P1) | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | |||
| dw | min | 6,7 | 8,7 | 11,5 | 14,5 | 15,5 | 16,5 | 17,2 | 22 |
| e | max | 11,3 | 14,1 | 18,4 | 22,6 | 24 | 25,4 | 26,9 | 33,9 |
| min | 9,93 | 12,53 | 16,34 | 20,24 | 21,54 | 22,84 | 24,02 | 30,11 | |
| m | max=nominal size | 4 | 5 | 6,5 | 8 | 10 | 13 | ||
| min | 3,52 | 4,52 | 5,92 | 7,42 | 9,42 | 12,3 | |||
| mw | min | 2,5 | 3,2 | 4,1 | 5,2 | 6,6 | 8,6 | ||
| s | max=nominal size | 8 | 10 | 13 | 16 | 17 | 18 | 19 | 24 |
| min | 7,64 | 9,64 | 12,57 | 15,57 | 16,57 | 17,57 | 18,48 | 23,16 | |
| Mass per 1000 units2), in kg | 1,31 | 2,77 | 5,5 | 10,7 | 13 | 16,3 | 19,1 | 38,2 | |
| 1) P=pinch of thread (coarse pinch). 2) Approximate value, with e=7,85 kg/dm3 | |||||||||
