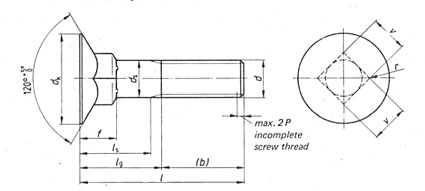

Field of application: This standard specifies flat countersunk square neck bolts with long square, with metric threads M6, M8 and M10 of product grade C.
| Screw Thread d |
M6 | M8 | M10 | |||||
|---|---|---|---|---|---|---|---|---|
| P | 1 | 1.25 | 1.5 | |||||
| b | 1 | 18 | 22 | 26 | ||||
| 2 | 24 | 28 | 32 | |||||
| 3 | — | 41 | 45 | |||||
| dk | max. | 16,55 | 20,65 | 24,65 | ||||
| min. | 15,45 | 19,35 | 23,35 | |||||
| ds5) | max. | 6 | 8 | 10 | ||||
| min. | 5,52 | 7,42 | 9,42 | |||||
| f | max. | 7,45 | 9,45 | 11,55 | ||||
| min. | 6,55 | 8,55 | 9,45 | |||||
| r 6) | max. | 0,9 | 1,2 | 1,5 | ||||
| v 5) | max. | 6,48 | 8,58 | 10,58 | ||||
| min. | 5,52 | 7,42 | 9,42 | |||||
| L | Shank Lengths ls and lg | |||||||
| ls | lg | ls | lg | ls | lg | |||
| Nominal Size | min. | max. | min. | max. | min. | max. | min. | max. |
| 30 | 28,95 | 31,05 | — | 12,50 | — | 16,00 | ||
| 35 | 33,75 | 36,25 | — | 12,50 | — | 16,00 | ||
| 40 | 38,75 | 41,25 | 17,00 | 22,00 | — | 16,00 | — | 18,00 |
| 45 | 43,75 | 46,25 | 22,00 | 27,00 | 16,75 | 23,00 | — | 18,00 |
| 50 | 48,75 | 51,25 | 27,00 | 32,00 | 21,75 | 28,00 | 16,50 | 24,00 |
| 55 | 53,50 | 56,50 | 32,00 | 37,00 | 26,75 | 33,00 | 21,50 | 29,00 |
| 60 | 58,50 | 61,50 | 37,00 | 42,00 | 31,75 | 38,00 | 26,50 | 34,00 |
| 65 | 63,50 | 66,50 | 36,75 | 43,00 | 31,50 | 39,00 | ||
| 70 | 68,50 | 71,50 | 41,75 | 48,00 | 36,50 | 44,00 | ||
| 80 | 78,50 | 81,50 | 51,75 | 58,00 | 46,50 | 54,00 | ||
| 90 | 88,75 | 91,75 | 56,50 | 64,00 | ||||
| 100 | 98,25 | 101,75 | 66,50 | 74,00 | ||||
