DIN 935

Castle Nut

DIN 935

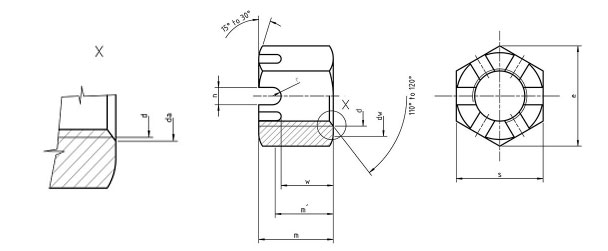

Legend

s=size of the hexagon, m=height of the nut

d=the nominal diameter of the thread, n= groove width

de= diameter of the crown

Makings

Steel: 8,10

Stainless: A2,A4

Plastic:

Non Ferrous:

Thread:6H

Dimensions

Thread d M4 M5 M6 (M7) M8 M10 M12 (M14) M16 (M18)
- - - - M8x1 M10x1 M12x1,5 (M14x1,5) M16x1,5 (M18x1,5)
- - - - - M10x1,25 M12x1,25 - - (M18x2)
P 0,7 0,8 1 1 1,25 1,5 1,75 2 2 2,5
da min. 4 5 6 7 8 10 12 14 16 18
max. 4,6 5,75 6,75 7,75 8,75 10,8 13 15,1 17,3 19,5
de max. - - - - - - 16 17 18 19 22 25
min. - - - - - - 15,57 16,57 17,57 18,48 21,48 24,3
dw min. 5,8 6,8 8,8 9,5 11,3 14,3 15,3 16,2 17,2 19,2 20,2 22,2 24,8
e min. 7,66 8,79 11,05 12,12 14,38 17,77 18,9 20,03 21,1 23,35 24,49 26,75 29,56
m nominal=max. 5 6 7,5 8 9,5 12 15 16 19 21
min. 4,7 5,7 7,14 7,64 9,14 11,57 14,57 15,57 18,48 20,16
m´ min. 2,3 3 3,8 4,2 4,9 6,1 7,7 8,2 9,8 11,2
n min. 1,2 1,4 2 2 2,5 2,8 3,5 3,5 4,5 4,5
max. 1,45 1,65 2,25 2,25 2,75 3,05 3,8 3,8 4,8 4,8
s nominal=max. 7 8 10 11 13 16 17 18 19 21 22 24 27
min. 6,78 7,78 9,78 10,73 12,73 15,73 16,73 17,73 18,67 20,67 21,67 23,67 26,16
w min. 2,9 3,7 4,7 5,2 6,14 7,64 9,64 10,57 12,57 14,57
max. 3,2 4 5 5,5 6,5 8 10 11 13 15
Split pin as in DIN 94 1x10 1,2x12 1,6x14 1,6x14 2x16 2,5x20 3,2x22 3,2x25 4x28 4x32
Thread d M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45)
M20x2 (M22x1,5) M24x2 (M27x2) M30x2 (M33x2) M36x3 (M39x3) M42x3 (M45x3)
M20x1,5 M22x2) - - - - - - - -
P 2,5 2,5 3 3 3,5 3,5 4 4 4,5 4,5
da min. 20 22 24 27 30 33 36 39 42 45
max. 21,6 23,8 25,9 29,2 32,4 35,6 38,9 42,1 45,4 48,6
de max. 28 30 32 34 38 42 46 50 55 58 62
min. 27,3 29,3 31 33 37 41 45 49 53,8 56,8 60,8
dw min. 27,7 29,5 31,3 33,2 38 42,7 46,6 51,1 55,9 60,6 64,7
e min. 32,95 35,03 37,29 39,55 45,2 50,85 55,37 60,79 66,44 71,3 76,95
m nominal=max. 22 26   27 30 33 35 38 40 46 48
min. 21,16 25,16 26,16 29,16 32 34 37 39 45 47
m´ min. 11,9 13,5 14,2 16,6 18,2 19,8 21,9 23,5 25,9 27,5
n min. 4,5 5,5 5,5 5,5 7 7 7 7 9 9
max. 4,8 5,8 5,8 5,8 7,36 7,36 7,36 7,36 9,36 9,36
s nominal=max. 30 32 34 36 41 46 50 55 60 65 70
min. 29,16 31 33 35 40 45 49 53,8 58,8 63,1 68,1
w min. 15,57 17,57 18,48 21,48 23,48 25,48 28,48 30,28 33,38 35,38
max. 16 18 19 22 24 26 29 31 34 36
Split pin as in DIN 94 4,36 5x36 5x40 5x45 6,3x50 6,3x56 6,3x63 6,3x71 8x71 8x80
Thread d M48 (M52) M56 (M60) M64 (M68) M72x6 (M76x6) M80x6 (M85x6) M90x6 M100x6
M48x3 (M52x3) M56x4 (M60x4) M64x4 (M68x4) M72x4 (M76x4) M80x4 (M85x4) M90x4 M100x4
P 5 5 5,5 5,5 6 6 - - - - - -
da min. 48 52 56 60 64 68 72 76 80 85 90 100
max. 51,8 56,2 61 64,8 69,1 73,4 77,8 82,1 86,4 91,8 97,2 108
de max. 65 70 75 80 85 90 95 100 105 110 120 130
min. 63,8 68,8 73,8 78,8 83,6 88,6 93,6 98,6 103,6 108,6 118,6 128,4
dw min. 69,4 74,2 78,7 83,4 88,2 92,9 97,7 102,4 107,2 111,9 121,1 135,4
e min. 82,6 88,25 93,56 99,21 104,86 110,51 116,16 121,81 127,46 133,11 144,08 161,02
m nominal=max. 50 54 57 63 66 69 73 76 79 88 92 100
min. 49 52,8 55,8 61,8 64,8 67,8 71,8 74,8 77,8 86,6 90,6 98,6
m´ min. 29,1 32,3 34,7 37,1 39,3 41,7 44,9 47,3 49,7 52,9 56,1 62,5
n min. 9 9 9 11 11 11 11 11 11 14 14 14
max. 9,36 9,36 9,36 11,43 11,43 11,43 11,43 11,43 11,43 14,43 14,43 14,43
s nominal=max. 75 80 85 90 95 100 105 110 115 120 130 145
min. 73,1 78,1 82,8 87,8 92,8 97,8 102,8 107,8 112,8 117,8 127,5 142,5
w min. 37,38 41,38 44,38 47,38 50,26 53,26 57,26 60,26 63,26 67,26 71,26 79,26
max. 38 42 45 48 51 54 58 61 64 68 72 80
Split pin as in DIN 94 8x80 8x90 8x100 10x100 10x100 10x112 10x112 10x125 10x140 13x140 13x140 13x160
